1. 표피효과란?

- 도체에 고주파 전류가 흐를 때, 전류가 도체의 표면 가까이에 모여서 흐르는 현상

2. 표피효과가 생기는 이유

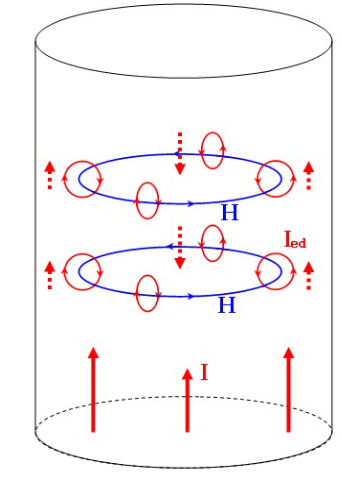

- 도체에 교류 전류가 흐르면, 도체 내부에 전류 방향과 수직을 이루는 평면상에 원형 자속이 형성되고, 이 시변 자속에 의해 와전류가 흘러, 중심부군에서는 주 전류를 일부 상쇄하고, 표면 부근에서는 주 전류를 강화 한다.

3. 침투 깊이

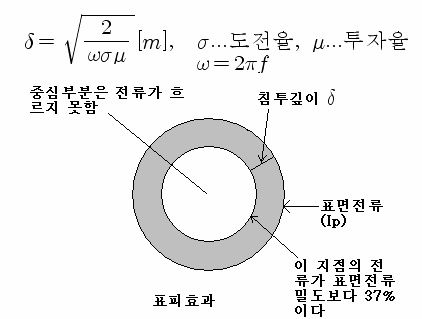

- 표피에 가해진 전류 밀도 의 1/e%(약 37%)만큼 감소한 위치를 침투 깊이(표피 깊이)라고 함

- 주파수가 크면 작아진다

- 도전율이 크면 작아진다

- 투자율이 크면 작아진다
